공정용 계측설비

EN 2200-MLSS, EN 2200-SS

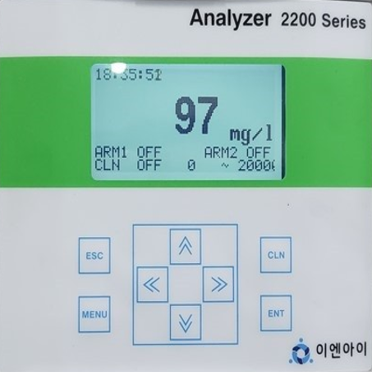

EN 2200-MLSS

EN 2200-MLSS 활성슬러지 측정기는 폭기조내 혼합 부유물질을 측정할 수 있는 측정기입니다.

하수처리 오·폐수처리, 공정관리 등 공정 전반에 적용할 수 있습니다.

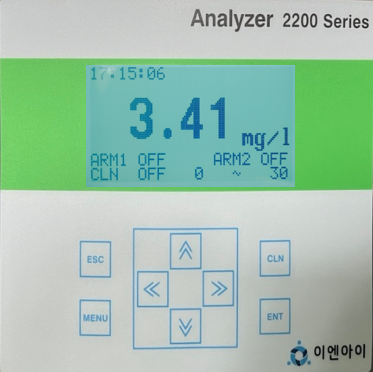

EN 2200-SS

EN 2200-SS 부유물질 측정기는 수중의 부유물질량을 측정할 수 있는 측정기입니다.

수질 TMS 사업소, 하수처리, 오·폐수처리, 공정관리 등 공정 전반에 적용할 수 있습니다.

제품정보

주요 기능: • 공정제어 프로그램 내장
• 데이터 로거 기능 내장
• 사용자의 요구에 따라 특별한 사양에도 적용이 가능토록 Setup Menu 설계
• 백라이트 그래픽 LCD 디스플레이로 측정값과 온도를 동시에 표시
• 측정값과 온도에 대한 DC 4~20 mA 또는 RS-485, RS-232C 출력 가능
• 단일 또는 다중 노즐 분사식 세정 (개별 또는 복합 세정 가능)
• 자동온도 보정기능 내장
• 과전압 보호회로 내장
• 자가진단, 자가세정 기능 내장
• 취부방법이 다양

변환기 사양

측정 범위	MLSS : 0.00 ~ 20,000 mg/L SS : 0 ~ 1,000 mg/L	제어 접점	Relays (On/Off point 설정) x 2 세정접점 x 1 온도접점 (히터, FAN) x 2
분해능	0.01, 0.1, 1, 10, 100 mg/L (측정범위에 따라 조절)	제어접점용량	5A 30VDC 5A 250VAC
정밀도	± 1% of F.S	제어접점용량	5A 30VDC 5A 250VAC
재현성	± 1% of F.S	전극 세정	와이퍼 세정
교정 방법	자동교정 2point 교정(표준액 사용)	세정 주기	0~24시간
응답 시간	T₉₀ < 120s	세정 시간	0~10분(임의설정 기능) 출력신호 홀딩기능
온도 보상	-	전원	90~260VAC, 50/60Hz
주위 온도	-25 ~ 80℃	소비 전력	30VA 이하
아날로그 출력	DC 4 ~ 20 mA Isolated (측정값 & 온도) x 2 (MAX)	보호 등급	IP 65
디지털 출력	RS232C, RS485	치수	144(W) x 144(H) x 137(D) mm

센서 사양

측정광	2~4 Beam
측정 방식	산란광법 ( 2~4 beam )
측정 광원	적외선 LED / Photo Diode
측정 범위	MLSS : 0 ~20000 mg/L
측정 범위	SS : 0 ~ 100 mg/L, 0 ~ 300 mg/L, 0 ~ 1,000 mg/L
재질	SUS 304, SUS 316L, Window-사파이어(Leaning Rubber-Viton(wiper))
세정 방법	와이퍼세정
보호 등급	IP 68

센서 홀더(MLSS/SS)
